Ohun ti o jẹ Pneumatic Solenoid Valve? Kini aPneumatic Solenoid àtọwọdá
Solenoid Valve pneumatic jẹ ẹrọ ile-iṣẹ ti iṣakoso nipasẹ elekitirogi, eyiti o wọpọ ni pataki ni iṣakoso ẹrọ ile-iṣẹ ati awọn falifu ile-iṣẹ. O le ṣakoso itọsọna, oṣuwọn sisan, iyara, ati awọn aye miiran ti alabọde, nitorinaa ṣiṣe aṣeyọri iṣakoso lori ṣiṣi ati pipade ti àtọwọdá naa. Solenoid falifu le ti wa ni idapo pelu o yatọ si iyika lati se aseyori awọn ti ṣe yẹ Iṣakoso, ati awọn ti wọn tun le rii daju awọn išedede ati irọrun ti Iṣakoso.
Àtọwọdá solenoid jẹ paati ipilẹ ti adaṣe ti a lo lati ṣakoso awọn fifa ati jẹ ti oluṣeto. Ko ni opin si eefun ati pneumatic awọn ọna šiše. Solenoid falifu ti wa ni lo lati šakoso awọn itọsọna ti eefun ti sisan. Ohun elo ẹrọ ẹrọ ni awọn ile-iṣelọpọ jẹ iṣakoso gbogbogbo nipasẹ irin hydraulic, nitorinaa a lo awọn falifu solenoid.
Inu awọn solenoid àtọwọdá, nibẹ ni a edidi iho pẹlu nipasẹ ihò ni orisirisi awọn ipo. Kọọkan nipasẹ iho nyorisi si kan ti o yatọ epo paipu. Ni aarin iho naa, àtọwọdá kan wa, ati ni ẹgbẹ mejeeji, awọn eletiriki meji wa. Nigbati okun itanna eletiriki ni ẹgbẹ kan ba ni agbara, ara valve yoo ni ifamọra si ẹgbẹ yẹn. Nipa ṣiṣakoso iṣipopada ti ara àtọwọdá, awọn ihò itusilẹ epo oriṣiriṣi yoo dina tabi jo, lakoko ti iho iwọle epo nigbagbogbo ṣii. Nitoribẹẹ, epo hydraulic yoo wọ awọn ọpọn itọjade epo ti o yatọ, ati lẹhinna piston epo yoo wakọ ọpa piston nipasẹ titẹ epo. Ni ọna yii, iṣipopada ẹrọ jẹ iṣakoso nipasẹ ṣiṣakoso lọwọlọwọ ti eletiriki.

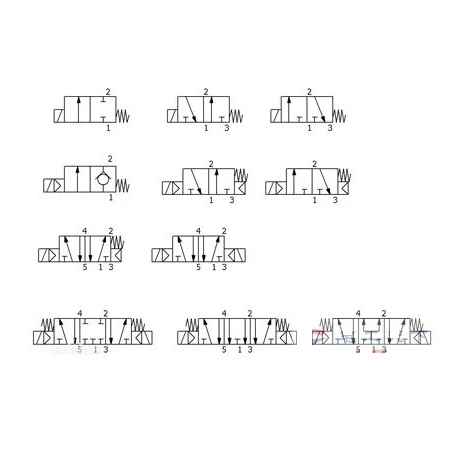

Awọn itanna aami ti awọn solenoid àtọwọdá
Bi o ṣe han ninu aworan
Aami àtọwọdá solenoid tọka si aworan atọka ti o ṣapejuwe iṣẹ ti àtọwọdá solenoid. Nigbagbogbo a lo ni apẹrẹ eto pneumatic ati idanimọ ọja lati ṣe iranlọwọ fun awọn apẹẹrẹ eto pneumatic ati awọn olumulo solenoid àtọwọdá loye awọn iṣẹ ọja naa.
Lakoko ilana apẹrẹ, o jẹ dandan nigbagbogbo lati tọka si aworan atọka atẹgun. Orisirisi solenoid falifu ti wa ni yipada si wọn bamu pneumatic aami ati ki o han lori awọn iyaworan. Ọna aṣoju yii ni a mọ bi aami àtọwọdá solenoid.
Ọna "----ọna" ti a mẹnuba ni iṣaaju da lori iye awọn ipinlẹ iṣẹ ti àtọwọdá naa ni. O le sọ pe ----ọna. Ti awọn aami ba wa fun awọn paati pneumatic, yoo rọrun lati ni oye. Nọmba awọn onigun mẹrin (pẹlu awọn ọfa tabi awọn laini T inu) ti o nsoju ara àtọwọdá lori aami jẹ nọmba naa.
Ipo "---" ni ipari duro nọmba awọn aaye lori ọkan ninu awọn onigun mẹrin (awọn aaye nibiti ila itọka ati T laini intersect), eyi ti o jẹ --- ipo.
Itumọ aami ayaworan ti àtọwọdá solenoid:
1. Lo awọn apoti lati ṣe afihan ipo iṣẹ ti àtọwọdá. Nọmba awọn apoti tọkasi nọmba ti "awọn ipo".
2. Awọn itọka ti o wa laarin apoti naa tọka si pe a ti sopọ mọ iyipo epo, ṣugbọn itọsọna ti awọn itọka ko ṣe afihan itọnisọna gangan ti ṣiṣan omi.
3. Awọn aami "┻" tabi "┳" laarin apoti fihan pe ọna naa ti dina.
4. Nọmba awọn atọkun ti a ti sopọ si ita ti apoti tọkasi nọmba ti "awọn asopọ".
5. Ni gbogbogbo, ẹnu-ọna epo / afẹfẹ afẹfẹ nibiti a ti sopọ mọ àtọwọdá si laini ipese epo tabi laini afẹfẹ ti eto naa jẹ aṣoju nipasẹ lẹta p. Awọn pada epo / pada air ibudo ibi ti awọn àtọwọdá ti wa ni ti sopọ si awọn eto ká pada epo / air Circuit tọkasi nipa t (ma ìwọ). Ibudo epo/ibudo afẹfẹ ti o so àtọwọdá si oluṣeto jẹ itọkasi nipasẹ a, b, bbl Nigba miiran, "l" ni a lo ninu awọn aami ayaworan lati ṣe aṣoju ibudo jijo epo.
6. Gbogbo awọn itọnisọna iṣakoso itọnisọna ni awọn ipo iṣẹ meji tabi diẹ sii, ọkan ninu eyiti o jẹ ipo deede, eyini ni, ipo ibi ti mojuto valve ko ni labẹ agbara iṣẹ.
Agbedemeji ninu aami ayaworan jẹ ipo deede ti awọn oni-nọmba mẹtta{{0}. Àtọwọdá ibi {{2} meji ti o nlo atunṣe orisun omi gba ipo ti ọna ti o wa laarin apoti ti o sunmọ orisun omi gẹgẹbi ipo deede rẹ. Nigbati o ba ya aworan eto, iyika epo / gaasi yẹ ki o ni asopọ ni gbogbogbo si ipo deede ti àtọwọdá iṣakoso itọnisọna.
Awọn ọna aṣoju ti awọn aami àtọwọdá solenoid ni awọn ile-iṣẹ ohun elo oriṣiriṣi:
1. ile ise ilana
Lori iwe-iṣan ṣiṣan (aworan PID) pẹlu awọn aaye iṣakoso ninu ile-iṣẹ ilana, aami ayaworan ti solenoid àtọwọdá ti han ni Nọmba 1.
Nọmba 1 ṣe afihan aami àtọwọdá solenoid lori aworan atọka PID
2. ẹrọ ẹrọ
Ni ile-iṣẹ ẹrọ tabi ni awọn ọna gbigbe pneumatic ati hydraulic ti mechatronics, awọn aami ayaworan ti a lo ni a fihan ni Nọmba 2, aworan atọka ti awọn aami ayaworan ti ipo meji{1}ipo mẹta{2}ona solenoid ti a ṣeto ni inaro ati sosi-ọtun.
Nọmba 2 Aworan atọka ti aami ayaworan ti àtọwọdá solenoid
Akiyesi: Awọn apoti oke ati isalẹ kii ṣe awọn cavities lọtọ meji ṣugbọn lẹsẹsẹ ṣe aṣoju awọn ipinlẹ nigbati o ba ṣiṣẹ ati nigbati ko ba ṣiṣẹ. Apoti oke (apoti osi) tọkasi itọsọna ati ibudo ṣiṣan omi nigbati o ba wa ni ina, lakoko ti apoti isalẹ (apoti ọtun) tọkasi itọsọna ati ibudo ṣiṣan omi nigbati ko ba ṣiṣẹ.
Ọna iyaworan ipinlẹ meji yii - ṣe afihan asopọ opo gigun ti epo laisi ina, iyẹn ni, ninu apoti ti o wa ni isalẹ (apoti ni apa ọtun).
Awọn nọmba 1, 2 ati 3 ti o wa ninu eeya naa ni a samisi pẹlu lilo aami nọmba ti o wọpọ ni ile ati ti kariaye, bakanna bi ami akiyesi alfabeti.
Awọn ami iyasọtọ pato: Atẹgun afẹfẹ jẹ 1 tabi P, ibudo eefi jẹ 5 tabi R, ibudo imukuro jẹ 3 tabi S, ibudo iṣẹ jẹ 2 tabi A, ati ibudo iṣẹ jẹ 4 tabi B. Awọn ebute 12, 14, 82 ati 84 tun wa ti o jẹ ti apakan asiwaju.
Awọn apoti ti o wa ninu aami jẹ aṣoju ipo iṣẹ ti àtọwọdá solenoid. Nọmba awọn apoti tọkasi nọmba ti "awọn ipo". Awọn itọka inu apoti naa tọka si pe omi naa wa ni ipo ti o sopọ, ṣugbọn itọsọna ti awọn ọfa ko ṣe aṣoju itọsọna gangan ti ito naa.
Àmì T{0} nínú àpótí náà tọ́ka sí pé ọ̀nà náà ti di dílọ́nà. Nọmba awọn atọkun ti a ti sopọ si ita ti apoti tọkasi nọmba ti "awọn asopọ".
“Ọ̀nà méjì-ènìyàn méjì- ẹni oún ẹni sì wá unatí se “ènìyàn méjì{1}
Awọn falifu iṣakoso itọnisọna gbogbo ni awọn ipo iṣẹ meji tabi diẹ sii, laarin eyiti ọkan wa ni ipo deede, iyẹn ni, ipo nibiti plug valve ko ni labẹ agbara iṣẹ. Ipo aarin ninu aami ayaworan ti àtọwọdá solenoid jẹ ipo deede ti àtọwọdá ipo mẹta{{1}.
